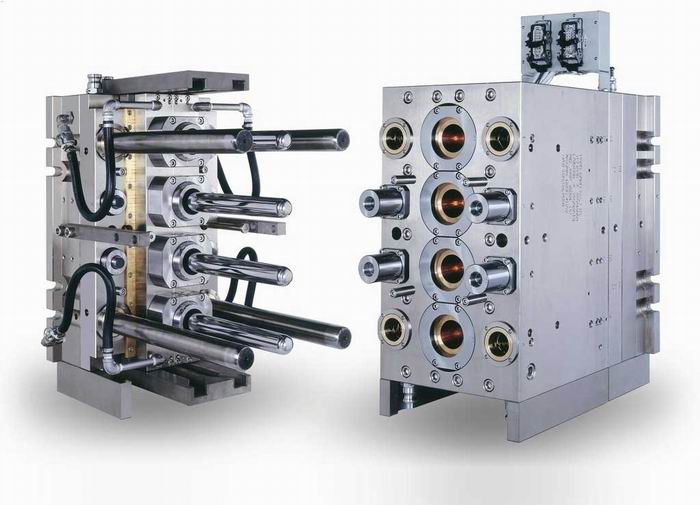

注塑模具（模架）结构设计的24种典型方案图解，是模具工程师日常工作中最实用的参考资料之一。从两板模到三板模，从标准模架到特殊抽芯结构，每一种设计都对应着不同的产品需求和成本考量。以最常见的两板模为例，其结构简单、制造成本低，适合大多数外壳类塑件，但浇口位置受限；而三板模则通过增加一块浇口板实现点浇口进胶，虽然模具高度增加、开模行程变长，但对于表面质量要求高的透明件或深腔件，这种牺牲是值得的。

在实际设计选型时，模架尺寸的确定往往需要结合注塑机参数和产品投影面积来综合计算。比如，对于一模两腔的齿轮类产品，若单件投影面积约35cm²，材料为POM，收缩率按2%计算，那么模架至少需要选择2525规格，A板厚度建议在60mm以上以保证型腔强度。如果产品有侧向倒扣，则需优先考虑滑块结构，此时模架宽度方向要预留足够的滑块行程空间，通常滑块行程是倒扣深度的1.2倍再加3-5mm安全余量。 对于细水口转大水口的复杂结构，模架设计更要注重开模顺序的控制。常见的做法是在A板和B板之间加装小拉杆，利用尼龙扣或弹簧先强制分型，确保浇口凝料从流道板中顺利脱出。这里有个经验值：当流道长度超过150mm时，建议在流道末端增设冷料井，直径取流道直径的1.5倍，深度为直径的2倍，否则容易产生拉丝或冷料堵塞。此外，模架导柱的直径选择也需按锁模力校核，一般锁模力在200吨以下时，导柱直径取40mm即可，超过300吨则要加粗到50mm以上。 总之，模架结构设计没有绝对的对错，只有适不适合具体产品和生产条件。多看图解、多拆解实际模具，把每种结构的适用场景和潜在风险记在心里，才能在试模时快速定位问题。比如热流道系统虽然能省去流道凝料，但温控精度要求高，对于玻纤增强材料尤其要注意阀针磨损；而标准模架虽然采购方便，但遇到非标顶出或斜顶角度大于12°时，还是得定制加工。希望这些结构图解能成为你设计时的一份实用索引，真正用的时候少走弯路。
